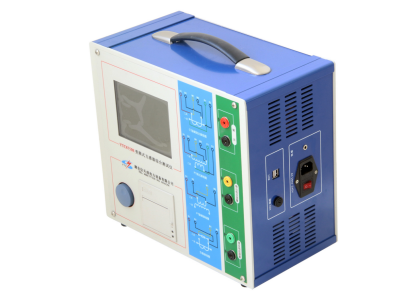

儀天成YTC8750E變頻式互感器綜合測試儀功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于保護類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
一、產品功能
YTC8750E變頻式互感器綜合測試儀是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器，支持檢測CT和PT（保護類、計量類、TP 類）穩態和瞬時等參數。
二、主要特點
1、支持檢測CT和PT（保護類、計量類、TP 類）穩態和瞬時等參數.
2、滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求.
3、采用先進的電源技術，勵磁電壓高達30KV.
4、無需外接其它輔助設備，單機即可完成所有檢測項目.
5、自帶微型快速打印機、可直接現場打印測試結果.
6、采用智能控制器，操作簡單.
7、大屏幕液晶，圖形化顯示接口.
8、按規程自動給出（勵磁）拐點值.
9、自動給出5%和10%誤差曲線.
10、可保存3000組測試資料，掉電后不丟失.
11、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告。
12、小巧輕便＜10Kg，非常利于現場測試。
三、技術參數
測試用途：保護類CT，保護類PT
輸出：0~180Vrms，12Arms，36A（峰值）
電壓測量精度：±0.2%
CT變比測量
范圍：1~30000
精度：±0.2%
PT變比測量
范圍：1~10000
精度：±0.2%
相位測量
精度：±5min
分辨率：0.5min
二次繞組電阻測量
范圍：0~300Ω
精度：2%±2mΩ
交流負載測量
范圍：0~300VA
精度：2%±0.2VA
輸入電源電壓：AC220V±10%，50Hz
工作環境：溫度：-10οC~50οC， 濕度：≤90%
尺寸、重量 尺寸：33cm x 29.4cm x 18cm 重量<9kg
儀天成YTC8750E變頻式互感器綜合測試儀是新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
