針對常規繼電器、繼電保護系統的現場校驗需求，交流試驗?zāi)K可靈活適配多場景測試工況，支持多變量同步調節、動作時間精準記錄，完美滿足各類變量漸變測試與數據采集需求，是繼電保護定值校驗、動作特性測定的常用方案。
一、可調交流變量范圍
本試驗?zāi)K輸出均為標準交流量，支持六路幅值+相位獨立調節，外加頻率可調，可精準模擬電力系統各類交流電氣量工況，可調變量具體包括：
電壓變量：Ua幅值/相位、Ub幅值/相位、Uc幅值/相位、Ux幅值/相位
電流變量：Ia幅值/相位、Ib幅值/相位、Ic幅值/相位
輔助變量：輸出頻率
二、參數設定與試驗啟動
試驗前需完成基礎參數預置，所有變量需設定初始值和變化步長（步長可正可負，實現增量或減量調節），操作流程如下：
1.旋轉光標定位至對應參數項，數據類參數按照標準數據輸入法錄入，切換類參數直接旋轉旋鈕完成切換；
2.全部參數設定完成后，移動光標選中確認項，再選定開始項，即可啟動試驗；
3.試驗啟動后，屏幕下方會自動彈出被試?yán)^電器的接點狀態示意圖，實時直觀反饋接點通斷狀態。
三、手動/自動試驗?zāi)Ｊ讲僮?/strong>
1. 手動試驗?zāi)Ｊ?/strong>
通過面板▲/▼按鍵或旋轉旋鈕，控制各交流量按照預設步長進行遞增或遞減調節；實時觀察顯示屏上被測元件動作狀態，當繼電器接點閉合或斷開時，屏幕會自動抓取并顯示動作時間、返回時間，同步輸出對應相電壓（Ua/Ub/Uc）、電流（Ia/Ib/Ic）的有效值與相位角，該數值即為被測元件的動作值與返回值。
2. 自動試驗?zāi)Ｊ?/strong>
啟動后各交流量按照預設步長自動漸變，當繼電器接點動作變位時，輸出量會自動停留在動作點位置，等待下一步指令；此時按下▲/▼按鍵或正向/反向旋轉旋鈕一格，試驗會按照指定方向繼續自動遞增或遞減，直至下一次接點變位；可重復切換方向開展循環測試，精準測定各項動作值、返回值、返回系數等關鍵參數。
四、開入開出量配置說明
開入量：被測繼電器的動作接點，可接入儀器任意一路開關量輸入端子，實現接點狀態實時采集；
開出量：配備兩路獨立輸出節點，一路為過程跟蹤節點，試驗啟動時閉合、試驗停止時斷開；另一路為數據變化跟蹤節點，試驗啟動后首次按下▲/▼按鍵時閉合，試驗停止時斷開。
五、關鍵安全與操作注意事項
1.電壓輸出拓展：交流電壓單相最大輸出130V，如需更高電壓輸出，可采用雙通道串聯方式；例如Ua輸出130V/0°、Ub輸出130V/180°，線電壓Uab可疊加至260V。
2.大電流接線要求：試驗輸出較大電流時，務必選用短距離、粗線徑專用試驗導線，最大限度減小試驗回路電阻，避免壓降過大影響測試精度。
3.大電流時長管控：嚴禁長時間維持大電流輸出狀態，防止儀器功率模塊過熱損壞，同時避免被測繼電器線圈過熱燒毀。
4.時間測試適配：自動模式下變量自動變化間隔約0.3秒，僅適用于快速動作類繼電器測試；若測試時間繼電器、延時類保護等動作時間較長的元件，該模式會導致時間測量失真，必須改用手動漸變模式開展測試。

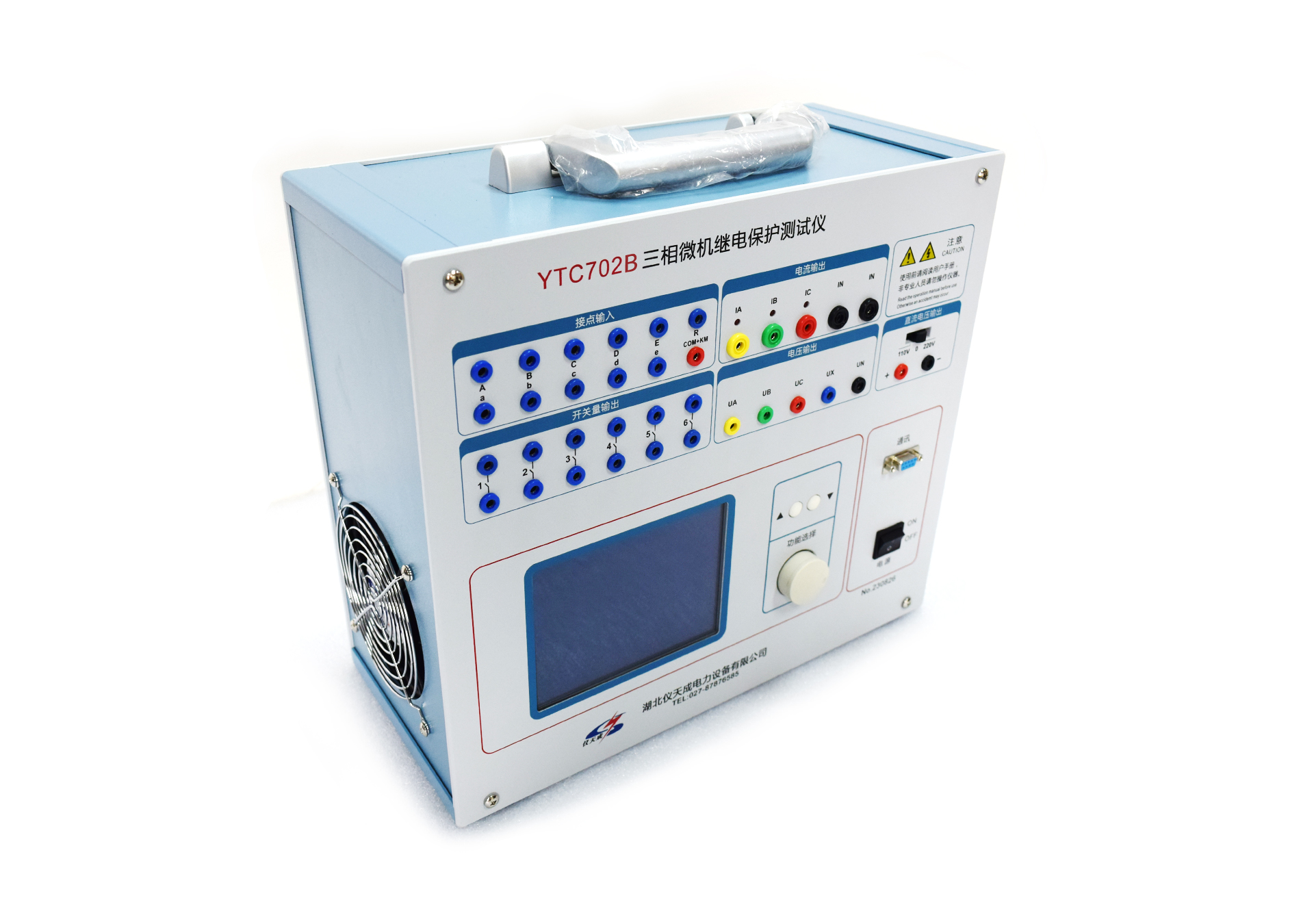

三相微機繼電保護測試系統裝置的交流試驗功能，以操作簡便、輸出精準、適用性廣的核心優勢，成為繼電保護測試工作中的“基礎利器”。它既能滿足常規電壓、電流、相位、頻率等基礎參數的調試校驗，也能為后續復雜的故障模擬、整組試驗筑牢實操根基，精準把控交流試驗的參數設置與操作規范，既能提升測試效率，也能保障試驗數據的準確性，進而為電力繼電保護裝置的可靠投運、電網安全穩定運行筑牢堅實的試驗防線。
