YTC8750D互感器綜合特性測試儀的面板說明及主要技術參數

返回打印來源：儀天成電力時間：2018/09/03 閱讀：次

YTC8750D互感器綜合特性測試儀是專業用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測的電力設備，無需外接其他輔助設備，單機即可操作，適用于實驗室也可用于現場檢測。擁有體積小，重量輕的特點。測試精確度高，可插U盤。儀天成電力設備有限公司就互感器綜合測試儀的主要技術參數及面板做以下的講解說明。

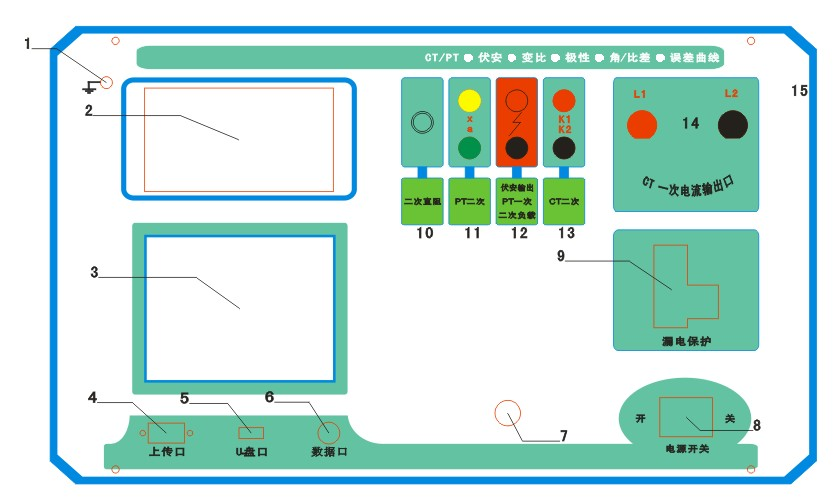

儀器面板說明：

1.設備接地端子 2.設備微型打印機 3.設備液晶顯示屏

4.PC上傳口 5.U盤通訊口6.外接數據口 7.光電旋轉鼠標

8.電源開關 9.保護器+漏電保護 10.二次直阻輸出口

11.PT 二次輸入口 12.交流電壓/負載測試輸出口 13.CT 二次輸入口

14.CT一次輸入口 15. 機箱右側電源輸入，～220V（±10％）

主要技術參數：

	輸入電壓	輸出最高電壓	輸出最大電流			功率	測量精度
CT伏安輸出	220V	0—2500V	20A			3KVA	< 0.5%
PT伏安輸出	220V	0—330V				3KVA	< 0.5%
CT變比輸出	220V	0-8V	0—1000A			―――	< 0.5%
PT變比輸出	220V	0—2500V				―――	< 0.5%
CT 變比測量	比值最高顯示：999.9K:5/1						< 0.5%
PT 變比測量	比值最高顯示：999.9K:100、150、100/3、100/						< 0.5%
直阻測量	最高測量阻值：0-20歐						< 3%
角差	最小顯示：0.01分精度：±10分			比差	最小顯示：0.01%精度：<0.5%
二次通流	電流：0-200A時間：1~5分鐘			二次耐壓	電壓：0-2500V時間：1~5分鐘
工作溫度	-10～55℃			工作電壓	AC220V（±20％）50HZ
測試儀主機體積	420×300×270			主機重量	26Kg

湖北儀天成電力設備有限公司
2018年9月3日
